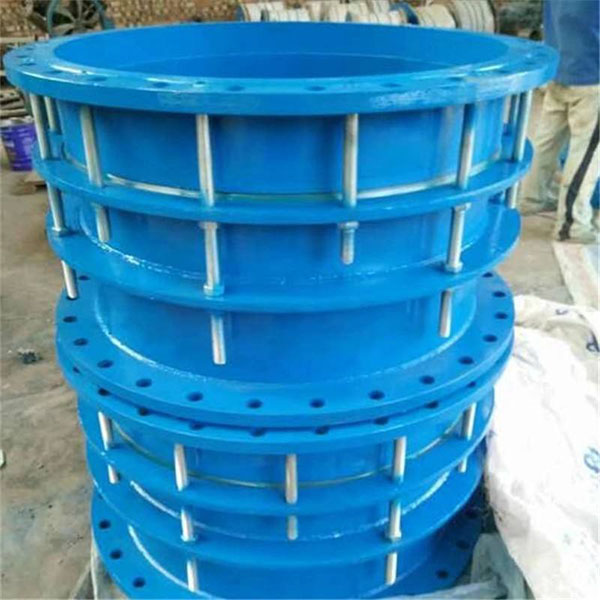

雙法蘭限位伸縮器

雙法蘭限位伸縮器適用于兩邊均與法蘭連接，它的作用是能在伸縮量內自由的伸縮，一旦達到了伸縮量，就可以起到限位的作用，安裝時調整產品兩端與法蘭的連接長度。

標簽：雙法蘭限位伸縮器

電話咨詢：17319758766

產品介紹
產品特點
產品用途
技術參數
相關產品推薦
供水設備相關知識

p 產品中心PRODUCT

防水套管系列

止水翼環

橡膠接頭系列

伸縮器系列

伸縮接頭系列

補償器系列

傳力接頭系列

C 聯系我們CONTACT

鞏義市匯智供水材料有限公司

手機：17319758766

郵箱：474146148@qq.com

網址：http://www.youxuebu.cn

C 案例推薦Case recommendation

伸縮器使用案例

伸縮器案安裝現場

防水套管應用現場

防水套管現場安裝

橡膠接頭使用現場

單球體橡膠接頭應用案例

產品介紹

雙法蘭限位伸縮器適用于兩邊均與法蘭連接，它的作用是能在伸縮量內自由的伸縮，一旦達到了伸縮量，就可以起到限位的作用，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的**運行。

產品特點

1.因為雙法蘭限位伸縮器屬金屬制造品，其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被慣應用于電力，管道冶金等方面。　　

2.雙法蘭限位伸縮器應用于給排水和污水處理等行業，主要作用于水泵與閥門和管道之間的連接，它在管道運行中有一定的多向位移作用，可以緩解管道運行中的盲板推力，對管道起到一定保護作用，特別是對管道的安裝和維修提供了**的便利，但是在水泵出口處和管道轉角處應采用傳力接頭，因為傳力接頭通過傳力螺栓（即全絲螺栓）能把啟泵時的盲板。

3.推力傳導到泵和管道各部位，避免推力集中于管道或泵的近端發生沖擊力損傷設備。

雙法蘭限位伸縮接頭的特點：

1、補償吸收管道軸向、橫向、角向熱變形。

2、吸收設備振動，減少設備振動對管道的影響。

3、吸收地震、地陷對管道的變形量。

4、在一定角度范圍內可軸向伸縮，也能在一定的角度內克服管道對接不同軸向而產生的偏移，能**的方便閥門管道的安裝與拆卸在管道允許伸縮量中可以自由伸縮，一旦越過其大伸縮量就起到限位，確保管道的**運行。

產品用途

伸縮器的適用范圍與用途：

適用介質：

本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

用途：

伸縮器是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝。可承受管線的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。

技術參數

序號NO	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15，Q23**,ZG230-450,20
2	密封圈Gasket	1	NBR
3	壓蓋Cover	1	QT400-15，Q23**,ZG230-450,20
4	限位螺管Limited short pipe	1	Q23**，20，16Mn
5	螺母Nut	4n	Q23**,20，1Cr18Ni9Ti
6	長螺柱Long Stud	n	Q23**,35，1Cr18Ni9Ti
7	螺柱Bolt	n	Q23**,35，1Cr18Ni9Ti

公稱通徑 Nomina iameter DN	管子外徑 External diameter of pipe Dw	外形尺寸 Length		伸縮量 Compensation △L	法蘭連接尺寸Flange connecting dimension
		外形尺寸 Length			0.6Mpa			1.0Mpa
		L	L1		D	D1	n-do	D	D1	n-do
65	76	340	105	50	160	130	4-Φ14	185	145	4-Φ18
80	89				190	150	4-Φ18	200	160	8-Φ18
100	108				210	170		220	180
100	114				210	170		220	180
125	133	340	105	50	240	200	8-Φ18	250	210	8-Φ18
125	140				240	200	8-Φ18	250	210	8-Φ18
150	159				265	225	8-Φ18	285	240	8-Φ22
150	168				265	225		285	240
200	219				321	280		340	295
250	273				375	335	12-Φ18	395	350	12-Φ22
300	325	350	130	65	440	395	12-Φ22	445	400	12-Φ22
350	377				490	445	12-Φ22	505	460	16-Φ22
400	426				540	495	16-Φ22	565	515	16-Φ26
450	480				595	550	16-Φ22	615	565	20-Φ26
500	530				645	600	20-Φ22	670	620	20-Φ26
600	630				755	705	20-Φ26	780	725	20-Φ30
700	720				860	810	24-Φ26	895	840	24-Φ30
800	820	590	220	130	950	920	24-Φ30	1015	950	24-Φ33
900	920				1075	1020	24-Φ30	1115	1050	28-Φ33
1000	1020				1175	1120	32-Φ33	1230	1160	28-Φ36
1200	1220				1405	1340	32-Φ33	1455	1380	32-Φ40
1400	1420				1630	1500	36-Φ36	1675	1590	36-Φ42
1500	1520				1730	1660	36-Φ36
1600	1620				1830	1760	40-Φ36	1915	1820	40-Φ48
1800	1820				2045	1970	44-Φ40	2115	2020	44-Φ48
2000	2020				2265	2180	48-Φ42	2325	2230	48-Φ48
2200	2220				2475	2390	52-Φ42	2550	2440	52-Φ56
2400	2420				2685	2600	56-Φ42	2760	2650	60-Φ56
2600	2620	600	240	140	2905	2810	60-Φ48	2960	3070	64-Φ56
2800	2820				3115	3020	64-Φ48	3180	3290	68-Φ60
3000	3020				3315	3220	68-Φ48	3405
3200	3220				3525	3430	72-Φ48
3400	3420				3735	3640	76-Φ48
3600	3620				3970	3860	80-Φ56
注:本尺寸符合GB/T12456-2002標準Note：The size meets standard GB/T12456-2002
