產品介紹

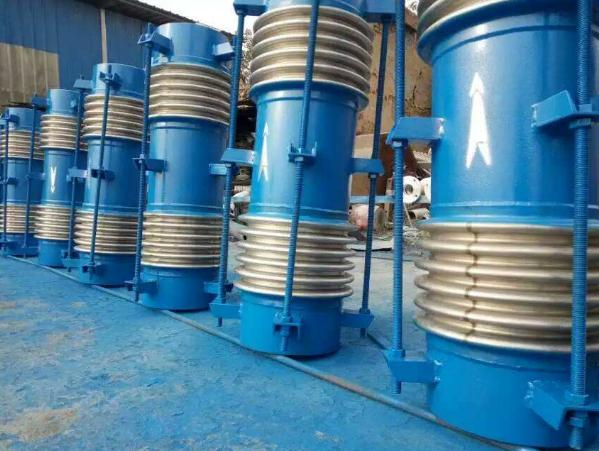

JXH型小拉桿橫向波紋補償器由兩段波紋管、中間接管及帶有限螺母的小拉桿等零件組成，它在吸收管系任意平面內的橫向位移，同時吸收軸向位移。小拉桿不能承受內壓推力。.用戶使用時若需要小拉桿，在安裝后務**將螺母松開并離天耳板（或撐板）一段距離（數值由由向補償量確定）.若實際補償量大于樣本上的規定值（壽命≤1000次），產品在安裝后**須拆除小拉桿。

產品特點

產品優勢：

JXH型小拉桿橫向波紋補償器習慣上也叫膨脹節，或伸縮節。小拉桿橫向型補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

1.補償吸收管道軸向、橫向、角向熱變形。

2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。

3.吸收設備振動，減少設備振動對管道的影響。

4.吸收地震、地陷對管道的變形量。

產品特點：

　　　小拉桿橫向型波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列的軸向補償量及橫向補償量（X0、Y0　）均單獨用作軸向補償或橫向補償的大值，此種情況應分別滿足以下關系式：

X1≤Xo Y1≤Yo

X1、Y1為單獨用作軸向補償或橫向補償的實際值

當補償器同時存在軸向位移和橫向位移時，兩種補償量（X1,Y1）的選取應滿足下列關系式：

此時，X1,Y1為同時存在軸向位移及橫向位移的實際值。

小拉桿橫向波紋補償器對支座作用力的計算：

某碳鋼管道，公稱通徑500mm，工作壓力0.6Mpa，介質溫度350攝氏度，環境低溫度-100攝氏度，補償器安裝溫度20攝氏度，根據管道布局需安　裝一小拉桿橫向型波紋補償器，用以補償50mm的軸向位移及30mm的橫向位移，已知L=50，補償器疲勞破次數按15000次考慮，試計算支座A的受力。

產品用途

產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

技術參數

公稱通徑 Nominal Diameter DN	壓力Pressure 0.6Mpa		壓力1.0Mpa		壓力1.6Mpa		有效面積 Available area cm2	焊接端管 Soldering end ring mm	總長 Total length 1mm
公稱通徑 Nominal Diameter DN	軸向位移/軸向剛度 Axial displacement /Axial Stiffness	橫向位移/橫向剛度 Horizontal displacement /Horizontal Stiffness	軸向位移/軸向剛度 Axial displacement /Axial Stiffness	橫向位移/橫向剛度 Horizontal displacement /Horizontal Stiffness	軸向位移/軸向剛度 Axial displacement /Axial Stiffness	橫向位移/橫向剛度 Horizontal displacement /Horizontal Stiffness	有效面積 Available area cm2	焊接端管 Soldering end ring mm	總長 Total length 1mm
100	32/210	96/8.0	28/252	86/96	26/302	78/12	154	108*4	1000
		200/2.0		180/25		162/3.1			1500
		306/0.89		27/11		284/1.3			2000
		411/0.50		370/06		333/0.75			2500
125	33/170	83/18	31/204	78/216	29/245	75/25.9	180	133*4	1000
		115/6.8		109/82		103/9.8			1500
		198/3.5		188/4.2		178/5.0			2000
		269/1.8		255/2.2		242/2.6			2500
150	32/290	65/21	30/348	61/252	27/417	58/30.2	299	159*45	1000
		136/54		129/65		122/7.8			1500
		107/2.4		197/28		186/3.5			2000
		279/1.4		265/168		251/2.1			2500
200	48/326	72/47	43/391	68/56.4	40/469	65/70.5	531	219*6	1000
		160/11		152/13.2		144/16.5			1500
		250/5.0		237/60		225/7.5			2000
		341/2.8		324/3.4		291/4.1			2500
250	46/400	127/20	43/480	114/25	38/576	108/30	774	273*8	1500
		199/9.0		179/108		170/13.5			2000
		271/5.0		257/60		231/7.5			2500
		343/3.2		325/38		293/4.6			3000
300	59/336	134/25	56/403	127/30	50/483	121/36	1069	325*8	1500
		213/11		202/13.2		192/15.8			2000
		292/6.0		277/7.2		263/8.6			2500
		372/3.8		353/4.6		335/5.4			3000
350	58/336	107/40	55/402	102/44	52/442	96/48	1263	377*8	1500
		178/16		167/17		161/22			2000
		250/8.5		237/10		226/12			2500
		322/5.3		306/69		290/9.6			3000
400	57/415	92/58	54/48	87/63	51/492	83/69	1612	426*8	1500
		154/23		142/25		135/27			2000
		215/12		204/13		196/15			2500
		278/7.7		264/9		250/11			3000
450	55/415	81/80	52/465	77/88	49/484	73/96	1995	478*8	1500
		135/32		128/35		122/38			2000
		189/17		180/19		171/21			2500
		243/11		230/12		218/13			3000
500	90/746	36/241	72/895	32/260	58/984	29/281	2625	529*10	1400
		68/89		62/96		56/104			1700
		102/42		92/45		83/49			2000
		126/68		113/30		102/32			2200
		166/18		149/19		134/21			2500
		192/12		178/13		160/14			2800
600	94/820	42/208	85/886	38/224	75/948	34/242	3590	630*10	1500
		71/102		64/110		58/118			1800
		106/47		95/51		86/55			2200
		135/30		121/32		111/35			2500
		168/21		156/23		141/25			2800
		199/14		183/15		168/17			3200
