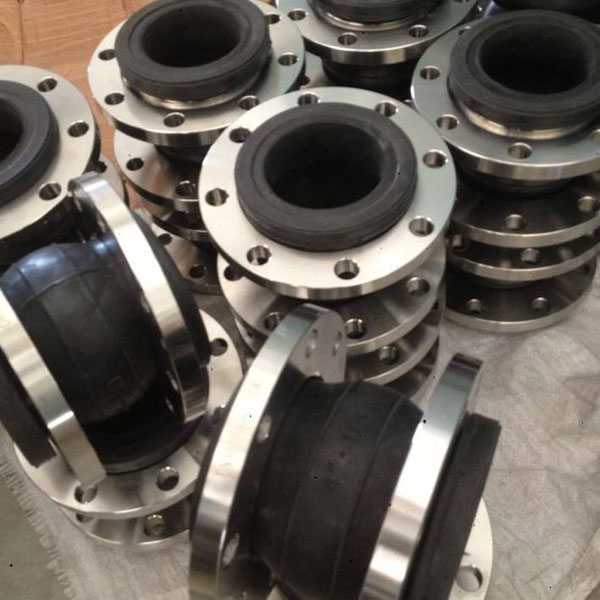

KXT單球體可曲撓橡膠接頭

KXT單球體可曲撓橡膠接頭又稱作橡膠軟連接、管道減震器、避震喉、軟接頭等。本產品引進生產工藝，制作過程中內層受到高壓力，錦綸簾子布和膠層得到更好的結合，比普通型可曲撓橡膠接頭的工作壓力更高，質量更好。

標簽： KXT單球體可曲撓橡膠接頭橡膠接頭

電話咨詢：17319758766

產品介紹
產品特點
產品用途
技術參數
相關產品推薦
供水設備相關知識

p 產品中心PRODUCT

防水套管系列

止水翼環

橡膠接頭系列

伸縮器系列

伸縮接頭系列

補償器系列

傳力接頭系列

C 聯系我們CONTACT

鞏義市匯智供水材料有限公司

手機：17319758766

郵箱：474146148@qq.com

網址：http://www.youxuebu.cn

C 案例推薦Case recommendation

伸縮器使用案例

伸縮器案安裝現場

防水套管應用現場

防水套管現場安裝

橡膠接頭使用現場

單球體橡膠接頭應用案例

產品介紹

KXT單球體可曲撓橡膠接頭又稱作橡膠軟連接、管道減震器、避震喉、軟接頭等。本產品引進生產工藝，制作過程中內層受到高壓力，錦綸簾子布和膠層得到更好的結合，比普通型可曲撓橡膠接頭的工作壓力更高，質量更好。它的特點是內膠層混然一體，光潔無縫痕，標簽采用硫化工藝，與產品結合在一起。

產品特點

產品優勢：

1、可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。

2、根據材料不同可曲撓單球橡膠接頭可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。

3、單球體可曲撓橡膠接頭材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長但避免與鋒利金屬器械接觸，以免刺破球體。

4、架空使用可配彈性支架，安裝時螺栓要用對角法上緊。

5、管路壓力過高時，應用螺栓將兩端法蘭連在一起。

產品安裝：

1、KXT單球體可曲撓橡膠接頭在安裝時，嚴禁超位移*安裝。

2、安裝螺栓要對稱，逐步加壓扭緊，以防局部泄漏。

3、1.6 MPa 以上的工作壓力，安裝螺栓要有彈性壓墊，以防工作時螺栓松動。

4、垂直安裝時接頭管道兩端應有垂向受力支承，可采取防拉脫裝置，以防止工作受壓拉脫。

5、KXT單球體可曲撓橡膠接頭安裝部位應遠離熱源，臭氧區域，嚴禁強輻射光線暴曬和使用不符合本產品要求的介質。

6、KXT單球體可曲撓橡膠接頭在運輸裝卸時嚴禁銳利器具劃破表面，密封面。

產品用途

可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。

KXT 單球體可曲撓橡膠接頭：

KXT 單球體可曲撓橡膠接頭主要用于原水和污水的提升和輸送，火力發電廠的給水和冷卻循環水，冶金行業，冷凝水，化工行業的化學物質的管道輸送，石化行業的冷卻，稀釋及其它行業長短距離管線間的柔性連接。因為橡膠具有較高的耐磨性，還適用于一切行業的粒狀和粉狀及汽體的低溫輸送。

產品特點：

1、它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。

2、該產品是匯智供水采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品，具有耐壓高、彈性好、位移量大、減震降噪效果好，安裝方便等特點。可廣泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。

3、橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成，用于管道減震降噪、補償位移的接頭。

4、匯智供水嚴格按照國際標準及原料質量要求，杜絕偷工減料現像，環保標準即產品原料不但需要新料，還需要環保級新料。由于橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程，特別適用于震動較大、冷熱變化頻繁的管道。

技術參數

法蘭	鍛打低碳鋼、不銹鋼（可按用戶需求定制）
內膠層	耐老化極性天然合成橡膠
增強層	采用高強度、冷熱穩定性強的聚酯簾子布
中膠層	天然橡膠、丁腈橡膠等（根據橡膠接頭要求不同）
外膠層	耐老化極性天然合成橡膠
增壓圈	*鍍銅鋼絲繩

序號			指標
1	拉伸強度，MPa ≥		13
2	扯斷伸長率，% ≥		450
3	硬度（紹爾A），度		60±5
4	脆性溫度，≤		-3
5	粘合強度（簾布屋間），KN/m≥		2.0
6	熱空氣老化 100℃×48h	拉伸強度降低率，%≤	25
		扯斷伸長降低率，%≤	25
7	質量變化率（10% H2SO4×168h×室溫），%≤		1.0
8	質量變化率（10% NaOH×168h×室溫），%≤		1.0

技術條件

項目	型號	JGD-1	JGD-2	JGD-3
工作壓力MPa(kgf/cm2)		1（10）	1.6（16）	2.5（25）
爆破壓力MPa(kgf/cm2)		2（20）	3（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
適　用　溫　度℃		-15℃～115℃特殊可達-30℃～160℃
適　用　介　質		空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。

公稱通徑DN		長度 L mm	法蘭厚度 b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑D1mm	軸向位移mm		橫向位移 mm	偏轉角度 a1+a2
mm	英寸	長度 L mm	法蘭厚度 b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑D1mm	伸長	壓縮	橫向位移 mm	偏轉角度 a1+a2
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	16	25	22	15
600	24	260	36	20	30	725	16	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	16	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	46	40	34	1760	25	35	30	10
1800	72	350	52	44	41	1970	25	35	30	10
2000	80	420	54	48	48	2180	25	35	30	10
2200	88	400	40	52	48	2390	25	35	30	10
2400	96	400	41	56	48	2600	25	35	30	10
2600	104	450	42	60	54	2810	25	35	30	10
2800	112	450	45	64	54	3020	25	35	30	10
3000	120	450	50	68	54	3220	25	35	30	10
