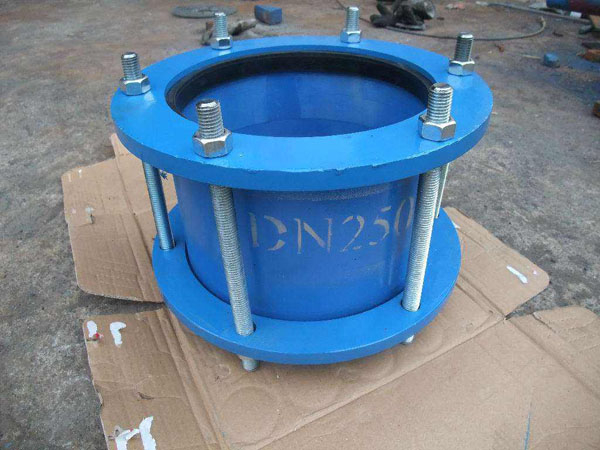

AY（SSJB）壓蓋式松套伸縮接頭

SSJB(AY)型壓蓋式松套伸縮接頭優點：安裝方便快捷、無需焊接。能夠通過壓蓋與本體的相互擠壓，造成密封圈的變形從而實現在補償管道軸向位移的同時保證管道線路的高度密封。

標簽： AY（SSJB）壓蓋式松套伸縮接頭伸縮接頭

電話咨詢：17319758766

產品介紹
產品特點
產品用途
技術參數
相關產品推薦
供水設備相關知識

p 產品中心PRODUCT

傳力接頭系列

C 聯系我們CONTACT

鞏義市匯智供水材料有限公司

手機：17319758766

郵箱：474146148@qq.com

網址：http://www.youxuebu.cn

C 案例推薦Case recommendation

伸縮器使用案例

伸縮器案安裝現場

防水套管應用現場

防水套管現場安裝

橡膠接頭使用現場

單球體橡膠接頭應用案例

產品介紹

SSJB(AY)型壓蓋式松套伸縮接頭優點：安裝方便快捷、無需焊接。能夠通過壓蓋與本體的相互擠壓，造成密封圈的變形從而實現在補償管道軸向位移的同時保證管道線路的高度密封。并且由于它采用的是柔性連接，能夠大大降低管道線路的振動和噪音的影響。SSJB(AY)型壓蓋式松套伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

產品特點

產品特點：

1、能夠實現管道線路軸向位移的補償。并且單從結構上講它的伸縮量會是松套伸縮接頭的兩倍，具有更大的軸向補償量。

2、在一定程度上降振減噪，保護管道。

3、結構簡單，安裝方便，易于維護和保養。

4、匯智供水選擇品質的材料是產品基本的保障。

產品用途

SSJB(AY)型壓蓋式松套伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

技術參數

公稱通徑 Nnminal Diameter DN	管子外徑 External diameter of pipe Dw	外形尺寸Length			N-Th
		長度Length		D	0.25-1.6MPa	2.5-6.4MPa
		L1	L	D	0.25-1.6MPa	2.5-6.4MPa
65	76	180	208	155	4-M12	4-M12
80	89			165
100	108			195
100	124			195
125	133			225
125	140			225		4-M16
150	159		220	255	4-M16	6-M16
150	168			255
200	219			310
225	245			335
250	273		223	375	6-M20	8-M20
300	325	220	273	440	6-M20	8-M20
350	355			490	8-M20	10-M20
350	377			490
400	406			540
400	426			540	10-M20	12-M20
450	457			590
450	480			590
500	508			645
500	530			645
600	610			750
600	630			750
700	720			855	12-M20	14-M20
800	820	290	355	970	12-M24	16-M24
900	920			1070	14-M24	18-M24
1000	1020			1170	14-M24	18-M24
1200	1220			1405	16-M24	20-M24
1400	1420		377	1590	18-M24	28-M27
1500	1520			1690	18-M24	28-M27
1600	1620			1795	20-M27	28-M27
1800	1820			2000	22-M27	30-M30
2000	2020			2200	24-M27	32-M30
2200	2220		400	2420	26-M30
2400	2420			2635	28-M30
2600	2620	400		2835	30-M30
2800	2820			3030	32-M33
3000	3020			3240	34-M33
3200	3220			3440	36-M33
3400	3420		490	3640	38-M33
3600	3620		490	3860	40-M33
3800	3820		500	4080	40-M36
4000	4020		500	4300	42-M36
